JIM DUNLOP CRYBABY GCB-95 modifyを改造してみる。

改造のベースモデルとして大人気のWAHペダルJIM DUNLOP CRYBABY GCB-95を改造してみよう。
完璧なオーバードライブ狂の自分はWAHはまったく使用しませんが、なんとなく面白そうなので改造して見ることにしました。
WAHといえば同調回路（電子工学の専門用語です）を使用していてコイルとコンデンサで持ち上げる周波数を決定し同調回路に接続された抵抗によってQ（波形のピーク値）をコントロールします。
ペダルは抵抗値を変えていますのでQを変えているんですね。

JIM DUNLOP GCB-95 CRYBABY WAH WAH詳細へ

コイルはFASEL RED COIL とFASEL YELLOW COILが有名ですが、WAHを使用しない私にはWAHを購入する気もさらさらありませんでしたが、今回JIM DUNLOP CRYBABY GCB-95の中古が安く手に入りましたのでネタとしてやって見ることにしました。

JIM DUNLOP CRYBABY GCB-95 modify　分解

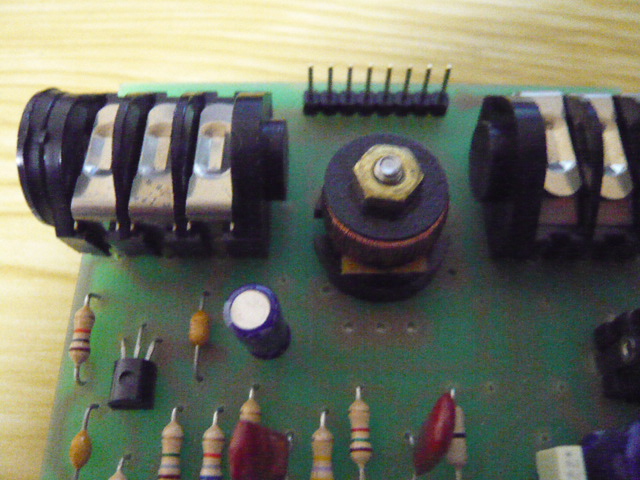

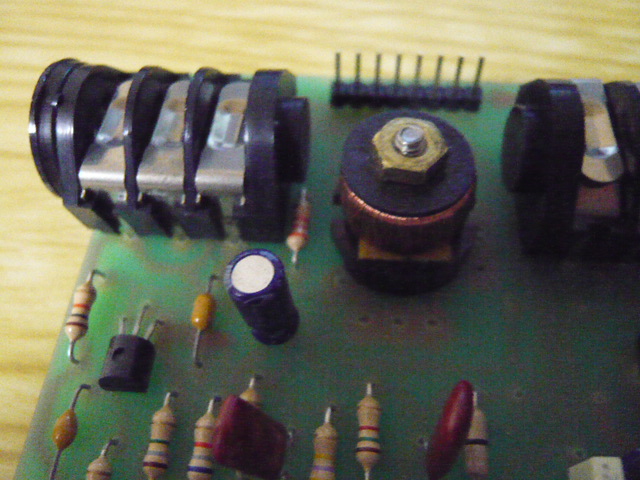

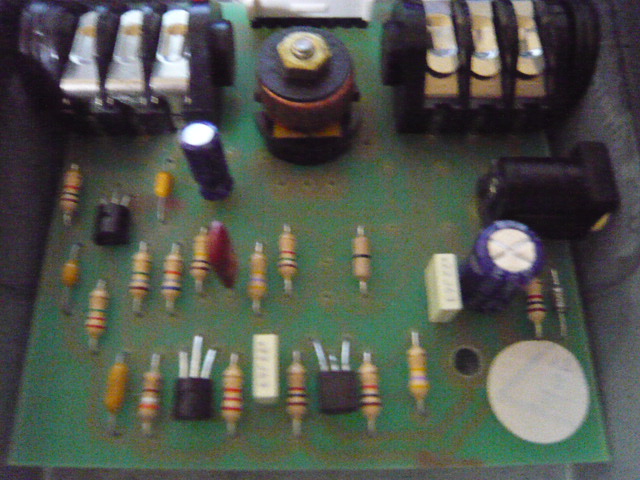

JIM DUNLOP CRYBABY GCB-95のオリジナル回路がネット上に出回っているのでそれと比較したところWAHの入力にバファが付いているようです。 部品はBOX型のコンデンサ、俵型のコンデンサ（多分セラミックコンデンサ）、メタライズドフィルムコンデンサ、電解コンデンサが使用されています。 周波数が関係関係しそうなところにあまり周波数特性がよろしくない電解コンデンサがありました。オリジナルの回路では電解コンデンサ自体使用していませんが、現行に近いモデルでは4.7μFの電解コンデンサ、電源部に220μFの電解コンデンサが使用されています。 4.7μFの電解コンデンサについてはいくつか定数を変えてWAHの効き目を試してみたが音が変わらないので変更しないことにした。 電源回路の電解コンデンサは中国製っぽいので日本メーカー（東信工業製）の電解コンデンサに変えることにしました。 220μFに変えるだけでも良いのだが、330μFを持っていたので変えてみました。電解コンデンサを変更前にオシロスコープで電源波形を観測してみたがきれいに平滑されていたので電解コンデンサの容量には問題はなさそうです。

JIM DUNLOP CRYBABY GCB-95 modify　部品変更点

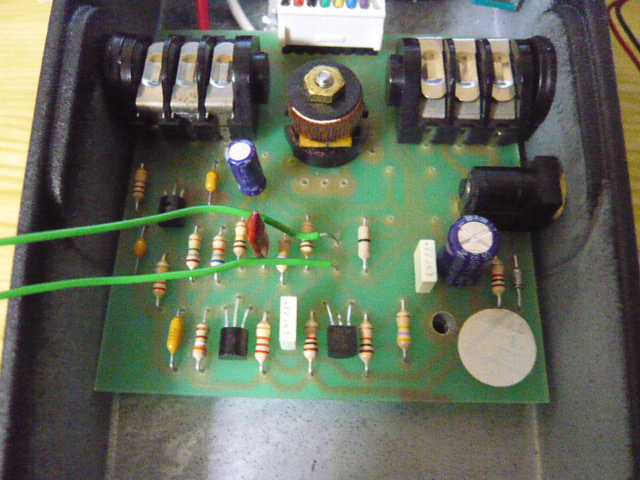

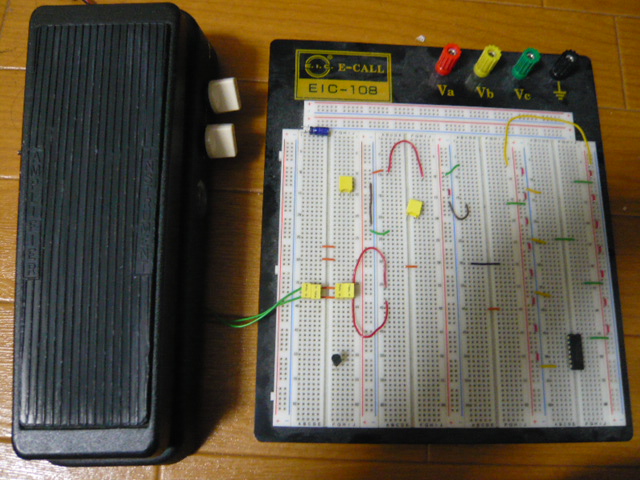

同調回路のコンデンサの容量を変更できるようにリード線を出しブレッドボードへ接続する。





同調回路のコンデンサの容量違いによる音のチェック

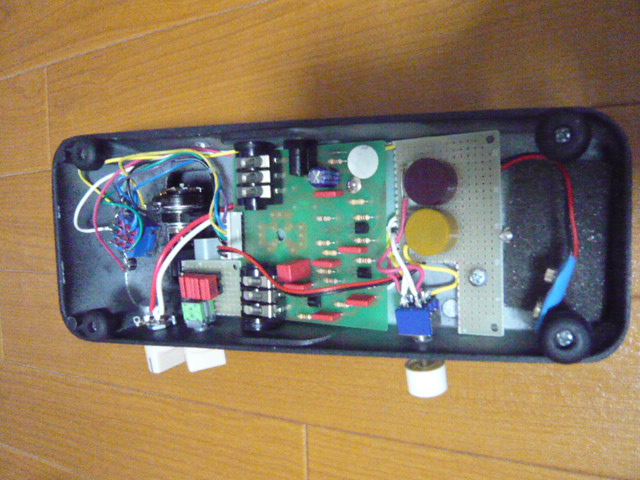

コイルや周波数セレクターの回路を組み込み終了。

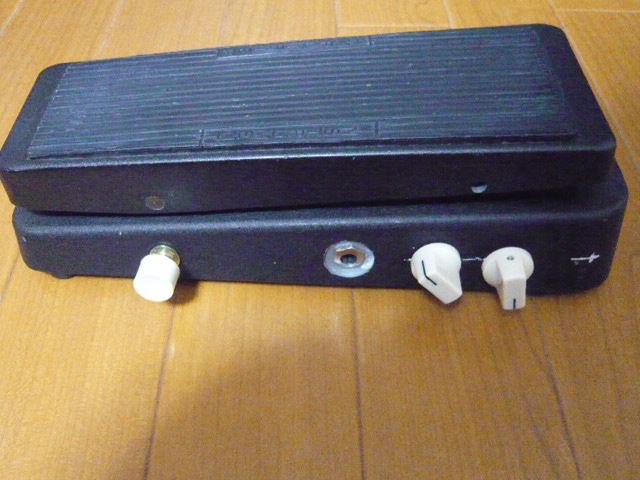

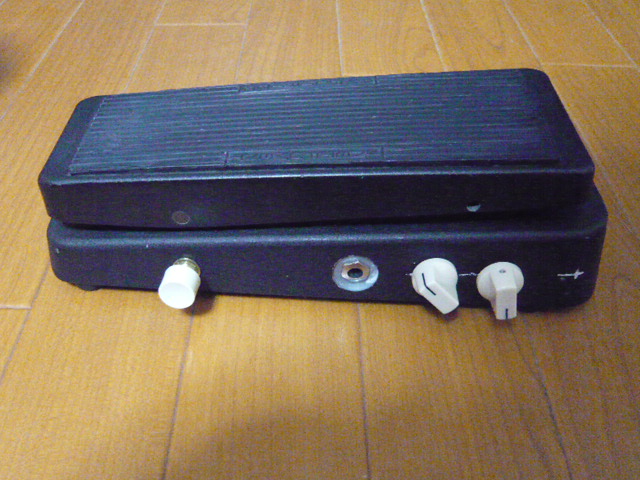

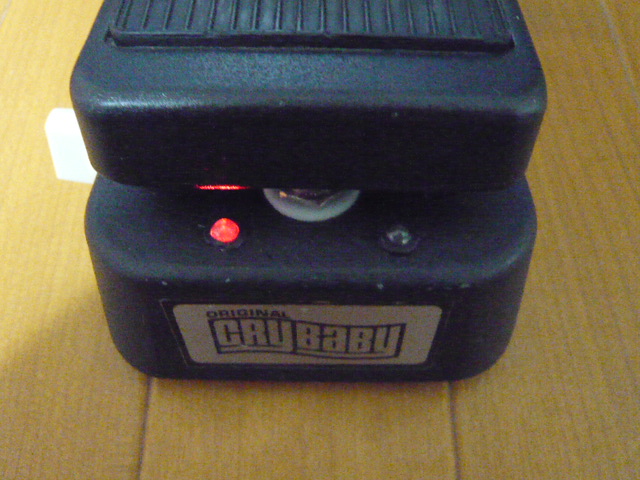

改造済みCRY BABY GCB-95 WAHペダルサイドビュー

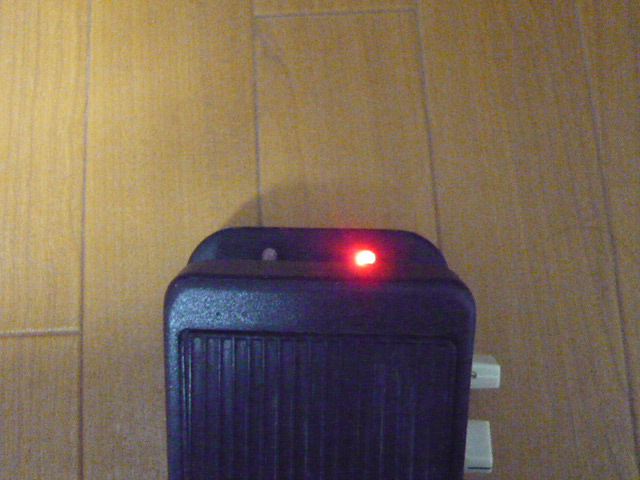

FASEL RED COIL 時は赤LED点灯

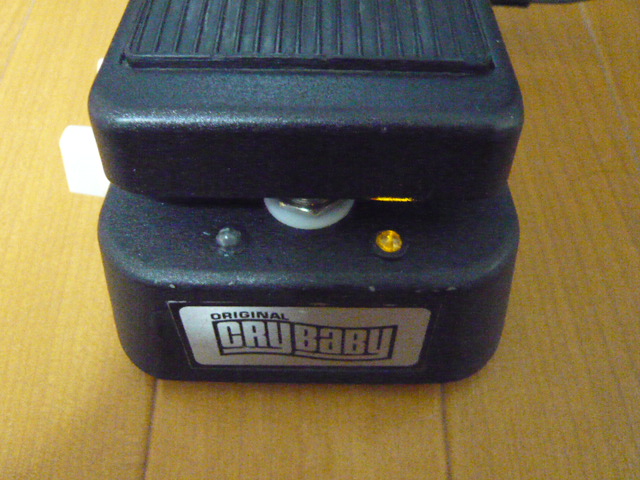

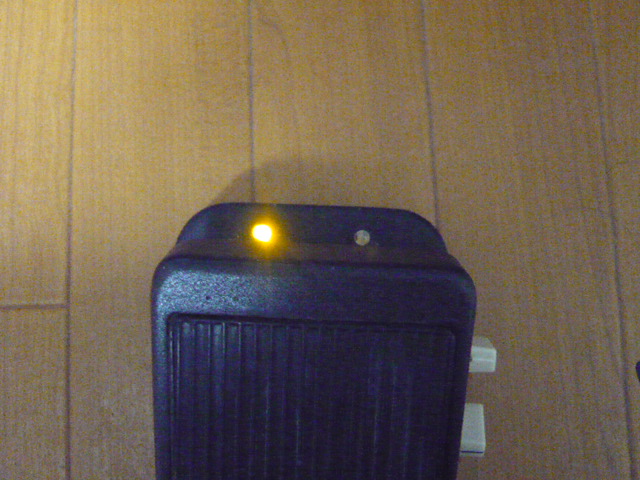

FASEL YELLOW COIL時は黄色LED点灯

ON/OFFのインジゲータは赤、黄色のLEDとした。 コイルはFASEL RED COIL 時は赤LED点灯とFASEL YELLOW COIL時は黄色LED点灯するようにしました。 コイルの切り替えはサイドにあるプッシュスイッチで切り替えます。 周波数切り替えは6通り 6800nF 0.01μF 0.015μF 0.022μF 0.033μF 0.047μF 4700nF以下であると1弦の音しかWAHがかからなくなる。 0.1μF以上にするとWAHはかかるが、ハウリング状態が続き発振状態に陥りWAHとして使用できない。 以上の理由と手に入ったコンデンサの容量、周波数の均等な割り振りを考え上記の容量に決定した。

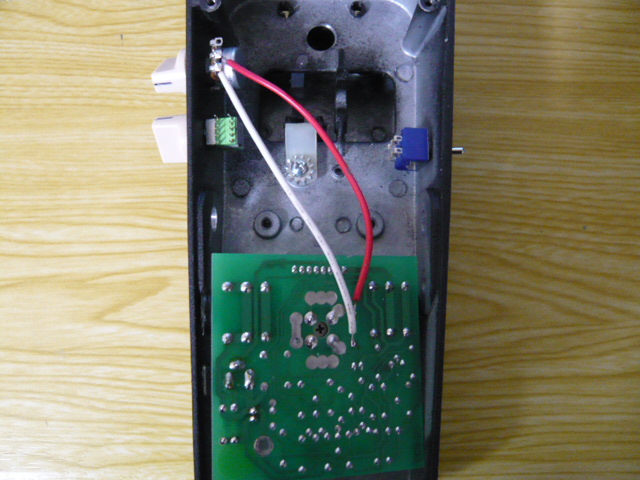

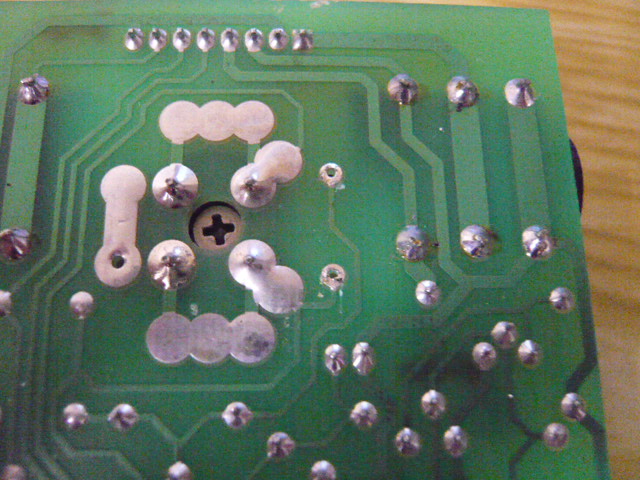

上の写真からの違いはコイル横の抵抗を外していること。 半田面から見たところ 半田面から可変抵抗100KΩBカーブを接続する。

JIM DUNLOP CRYBABY GCB-95 modify　感想

コイルはFASEL RED COIL とFASEL YELLOW COILを使用しましたが、コイルの違いはさほど無いような感じがします。 CRY BABYでFASEL製コイルを搭載しているモデルは赤色のこいるです。 コイルの違いは抵抗値、コアの方式が違い、コイルの寄生抵抗成分の違いによるQの違いが出てくることが考えられますが、音の違いとしてはあまり感じられませんでした。 詳しくはデータをとる必要がありそうです。 ということでQ値の変更をしてサウンドバリエーションを増やすために可変抵抗を増設する改造方法も試せそうです。 何とか完成してよかったです。 試聴環境 SEYMOUR DUNCAN SH-PG1b 　 ※ギターはボディーがアルダー製のストラトキャスター） ↓ BELDEN(ベルデン)9778 ↓ JIM DUNLOP GCB-95 CRYBABY WAH ↓ BELDEN(ベルデン)9778 ↓ BOSS BR-600 ↓ SONY MDR-7506
